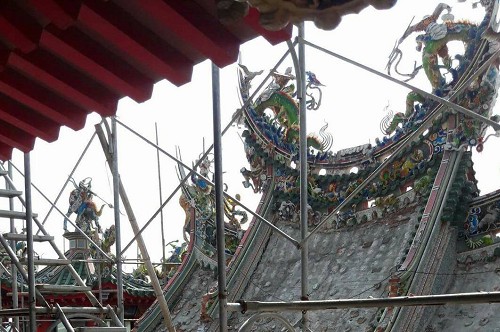

CNS4750施工架作業安全檢查重點及注意事項

營造安全衛生設施標準第 40 條規定略以：「但依營建法規等不須設置專任 工程人員者，得由雇主指派具專業技術及經驗人員為之」，其中「具專業 技術及經驗人員」參照「專人」之函釋指具有結構力學專業知識及高度 5 公尺以上施工架之構築實務經驗者【本部（原行政院勞工委員會）96 年 10 月 16 日勞安 2 字第 0960079260 號函】。

營造安全衛生設施標準第 40 條所稱之設計，除考量自重、外加荷重等因 素實施結構計算外，如懸臂式施工架之支撐架（角鋼或型鋼尺寸及焊喉之 尺寸等）、螺栓之尺寸、數量等，壁連座之位置、強度等有關CNS4750施工架結構 強度之構材，亦應繪製施工圖說，另施工圖說應包括組拆步驟圖。

高度 5 公尺以上之CNS4750施工架，高度計算自設置之架設處所施工架之最低點開 始計算至施工架最高點，移動式施工架之高度包括腳輪之高度。

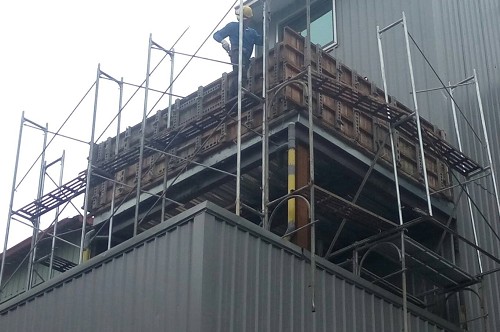

高度 2 公尺以上之CNS4750施工架工作台規範

高度 2 公尺以上之CNS4750施工架，工作台應舖滿密接之踏板，踏板間、 踏板之工作用板料間之縫隙不得大於 3 公分（詳照片 3、4），使 無墜落、跌倒之虞。

1.以常見之簡易架為例，其寬度為 762 公釐（淨寬度為 719.3 公釐），於中 間鋪設 2 塊寬度各 30 公分之踏板，2 塊踏板間之縫隙在 3 公分以內，或 於中間鋪設寬度在 50 公分以上之踏板，且能使踏板與施工架立架之腳柱 間淨寬度在 20 公分以下，使所餘之空隙無墜落之虞。 2.踏板之工作用板料間之縫隙大於 3 公分，工作台上作業之勞工易因腳掌 等陷入縫隙而發生跌倒致墜落，物料亦容易發生飛落。

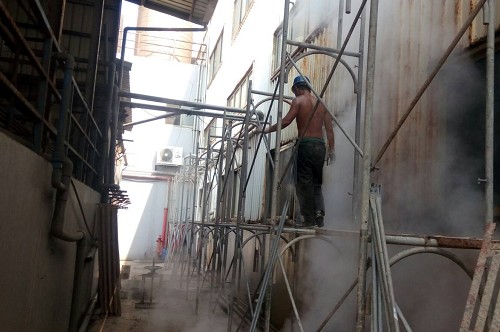

CNS4750鷹架內側交叉拉桿及下拉桿拆除考量

CNS4750施工架內側交叉拉桿及下拉桿因作業之需要拆除前（拆除之範圍 以一個樓層之高度為限），應由專任工程人員或具專業技術及經驗 人員妥為設計確認拆除後作業之安全性。高度 2 公尺以上之施工 架工作台與構造物間之開口寬度超過 20 公分時，拆除內側交叉拉 桿及下拉桿前，可於欲拆除處之每隔 1 層（以高度差不超過 2 公 尺以上為原則）施工架與構造物間設置補助踏板（詳照片 5），或 欲拆除處之每層施工架與構造物間先設置長條型防墜網，使其與 構造物間因作業需要預留之寬度在 20 公分以下，惟作業完成即應 將拆除之交叉拉桿及下拉桿復原。

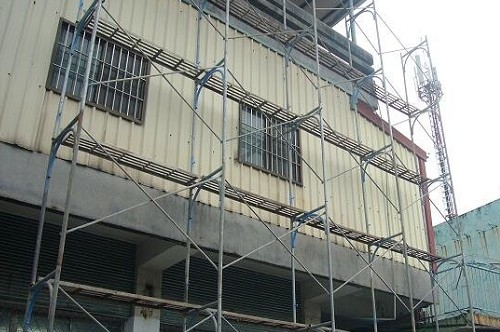

CNS4750鷹架壁連座設置規範

1.框式CNS4750施工架以壁連座與構造物連接，間距在垂直方向 9.0 公尺、水平方 向 8.0 公尺以下；單管施工架以壁連座與構造物連接，間距在垂直方向 5.0 公尺、水平方向 5.5 公尺以下；施工架以角鋼或鋼筋等與構造物連 接，間距在垂直方向 5.5 公尺、水平方向 7.5 公尺以下。 2.施工架在搭設或拆除時，已搭設部分或未拆除部分仍應維持在垂直、水 平方向規定距離內應設置壁連座、角鋼、鋼筋等與構造物妥實連接。至 於壁連座、角鋼、鋼筋等之尺寸、與構造物連接之強度、設置之合理間 距等，應由專任工程人員或具專業技術及經驗之人員依結構力學原理設 計及繪製施工圖說，且連接設施應依規定設置。
